Wie Diamantschleifwerkzeuge für Halbleiterkeramikkomponenten verwendet werden
Meijie Superhard Materials – Präzisionswerkzeuge für die globale Fertigung.
CNC-Diamantschleifscheiben werden hauptsächlich zum Präzisionsschleifen von Glas, Kantenbearbeitung, Kantenformung und Endbearbeitung auf CNC-Bearbeitungszentren und Glaskantengeräten verwendet. Durch die Kombination von Diamantschleifmittel mit einem geeigneten Bindungssystem und kontrollierter Maschinenbewegung unterstützen diese Scheiben einen gleichmäßigen Materialabtrag und eine stabile Kantenbearbeitung über wiederholte Produktionszyklen hinweg.
Die Anwendung ist besonders relevant für Glashersteller, die kontrollierte Kantenabmessungen, zuverlässige Oberflächenqualität und eine angemessene Scheibenlebensdauer benötigen. Allerdings hängt die Leistung einer CNC-Diamantschleifscheibe nicht allein vom Schleifmittel ab. Glasdicke, Scheibenspezifikation, Maschinenkonfiguration, Schleifbedingungen und die erforderliche Kantengeometrie beeinflussen alle das Endergebnis.
Aus diesem Grund reicht es selten aus, eine Scheibe nur anhand ihres Namens oder Schleifmitteltyps auszuwählen. Die eigentliche Bearbeitungsaufgabe sollte die Radspezifikation bestimmen.
Eine CNC-Diamantschleifscheibe ist ein Schleifwerkzeug, das für den Einsatz mit CNC-Bearbeitungszentren oder Glaskantengeräten entwickelt wurde. Sein Hauptzweck ist der kontrollierte Materialabtrag von der Glasoberfläche, insbesondere entlang von Kanten oder geformten Abschnitten, wo Maßhaltigkeit und wiederholbare Verarbeitung erforderlich sind.
Im Vergleich zu Allzweck-Schleifwerkzeugen sind Diamantscheiben auf die Eigenschaften von Diamant als Superschleifmittel ausgelegt. Die Diamantpartikel übernehmen die Schneidwirkung, während das Bindungssystem das Schleifmittel während des Betriebs in Position hält. Auch die Radgeometrie spielt eine wichtige Rolle, denn das Arbeitsprofil muss mit der erforderlichen Bearbeitungsbahn und Kantenform übereinstimmen.
Bei der CNC-Glasbearbeitung fungieren Rad und Maschine daher als ein Bearbeitungssystem. Die CNC-Ausrüstung bestimmt die Bewegung und Positionierung des Werkstücks oder Werkzeugs, während die Schleifscheibe den eigentlichen Schleifschnitt durchführt. Eine geeignete Kombination kann ein kontrolliertes Mahlen über wiederholte Produktionszyklen ermöglichen.
Eine der häufigsten Anwendungen für CNC-Diamantschleifscheiben ist das Schleifen von Glaskanten. Nach dem Schneiden müssen die Glaskanten möglicherweise zusätzlich abgetragen werden, um die gewünschte Geometrie, Abmessungen oder Oberfläche zu erreichen. CNC-Geräte können die Bewegung des Schleifwerkzeugs entlang der programmierten Bahn steuern, während die Diamantscheibe Material von der Kante entfernt.
Das Verfahren kann für Anwendungen eingesetzt werden, bei denen gerade, geformte oder anderweitig definierte Kantengeometrien erforderlich sind. Ein gleichmäßiges Scheibenverhalten ist wichtig, da Änderungen im Scheibenverschleiß oder -profil sich allmählich auf die bearbeitete Kante auswirken können.
Für Produktionsumgebungen wird dies mit zunehmendem Verarbeitungsvolumen immer wichtiger. Ein Rad, das seine Betriebseigenschaften über einen angemessenen Wartungsintervall hinweg beibehält, kann die Häufigkeit des Radwechsels verringern und dazu beitragen, Produktionsunterbrechungen zu begrenzen.
Das genaue Ergebnis hängt noch vom Gesamtprozess ab. Maschinensteifigkeit, Spindelzustand, Vorschubgeschwindigkeit, Radspezifikation, Kühlung und Glaseigenschaften können alle die Kantenqualität beeinflussen. Eine Diamantscheibe ist daher ein wichtiger Bestandteil des Prozesses, sollte aber nicht als einziger Faktor betrachtet werden, der die fertige Kante steuert.
CNC-Schleifen kommt auch dann zum Einsatz, wenn die Glaskante eine definierte Form erfordert und kein einfacher Materialabtrag an einer flachen Kante erforderlich ist. Bei diesen Anwendungen kommt der Geometrie des Rades eine besondere Bedeutung zu.
Beim Profilschleifen muss das Schleifwerkzeug während der Bearbeitung des Glases eine ausreichend stabile Arbeitsform beibehalten. Übermäßiger Radverschleiß oder Profilveränderungen können die von der Maschine erzeugte Geometrie verändern, insbesondere bei längeren Produktionsläufen.
Aus diesem Grund ist die Formbeständigkeit ein wichtiger Leistungsaspekt bei der Auswahl einer CNC-Schleifscheibe. Eine geeignete Scheibe sollte ihr vorgesehenes Arbeitsprofil unter den angegebenen Betriebsbedingungen beibehalten und gleichzeitig ein angemessenes Gleichgewicht zwischen Materialabtrag und Oberflächenqualität bieten.
Die CNC-Steuerung sorgt für die erforderliche Positionsgenauigkeit, um einem programmierten Pfad zu folgen, aber das Rad muss dennoch in der Lage sein, das beabsichtigte Profil zu erzeugen. Daher müssen Maschine und Schleifwerkzeug aufeinander abgestimmt und nicht separat bewertet werden.
Einige Glasbearbeitungsvorgänge erfordern mehr als nur die einfache Kantenentfernung. Der Schleifprozess kann auch zur Verfeinerung einer Kante, zur Kontrolle der Abmessungen oder zur Vorbereitung des Glases für nachfolgende Fertigungsschritte eingesetzt werden.
In diesen Situationen ist das Präzisionsschleifen von Glas auf ein stabiles Schleifverhalten und geeignete Scheibenspezifikationen angewiesen. Übermäßige Vibration, ungleichmäßiger Scheibenverschleiß, ungeeignete Körnung oder ein falsches Scheibenprofil können sich negativ auf die bearbeitete Oberfläche auswirken.
Eine CNC-Diamantscheibe kann eine wiederholbare Bearbeitung unterstützen, wenn ihre Spezifikation zur Maschine und Anwendung passt. Allerdings sollte das erforderliche Finish immer zusammen mit dem erforderlichen Materialabtrag berücksichtigt werden. Eine für aggressives Schleifen optimierte Spezifikation ist möglicherweise nicht dieselbe wie die, die für einen feineren Endbearbeitungsvorgang ausgewählt wurde.
Die Glasdicke ist ein weiterer wichtiger Faktor bei CNC-Schleifanwendungen, da sie die Menge des zu bearbeitenden Materials und die erforderlichen Schleifbedingungen beeinflusst.

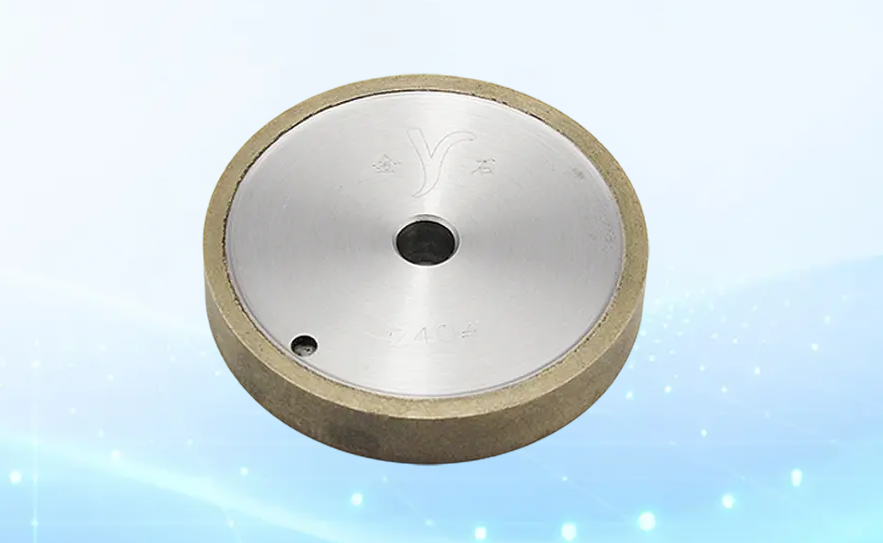

Die CNC-Diamantscheibe von Meijie ist für Glasdicken von 2 bis 18 mm spezifiziert und deckt ein breites Spektrum an Glasverarbeitungsanforderungen ab. Zu den verfügbaren Radspezifikationen gehören Außendurchmesser von 80 bis 200 mm, Innendurchmesser von 12 mm oder 22 mm und Körnungen von 80# bis 400#.
| Parameter | Spezifikation |
|---|---|
| Glasdicke | 2–18 mm |
| Außendurchmesser | 80–200 mm |
| Innendurchmesser | 12 mm / 22 mm |
| Körnung | 80#–400# |
Diese Angaben sollten nicht als universelle Einstellung für jede CNC-Anwendung interpretiert werden. Welches Rad das Richtige ist, hängt immer noch von der Ausrüstung, dem Bearbeitungsvorgang, der Kantengeometrie und dem gewünschten Ergebnis ab.
Glas ist ein hartes und sprödes Material, daher hat die Wahl des Schleifmittels einen direkten Einfluss auf die Effizienz und Stabilität des Materialabtrags. Aufgrund seiner hohen Härte und Schneidfähigkeit wird Diamant häufig in Präzisionsschleifanwendungen eingesetzt.
Bei der CNC-Bearbeitung ist die Schleifleistung jedoch nur ein Teil der Gleichung. Auch Radverschleiß, Profilstabilität, Maschinenkompatibilität und Verarbeitungsanforderungen müssen berücksichtigt werden.
Die Schleifpartikel sind dafür verantwortlich, dass beim Schleifen Material vom Glas abgetragen wird. Ein hochwertiges Diamantschleifmittel kann eine effektive Schneidwirkung erzielen, wenn die Scheibenspezifikation und die Betriebsbedingungen geeignet sind.
Dies ist besonders nützlich für die CNC-Glaskantenbearbeitung, bei der das Werkzeug möglicherweise wiederholt Material entlang eines definierten Pfades entfernen muss. Durch effektives Schneiden kann der Prozess den erforderlichen Materialabtrag erzielen, ohne auf übermäßige mechanische Kraft angewiesen zu sein.
Das Gleichgewicht ist wichtig. Eine Schleifscheibe, die für die Anwendung zu aggressiv ist, kann unnötige Oberflächenschäden verursachen oder die Prozessinstabilität erhöhen, während eine ungeeignete Spezifikation die Produktivität verringern kann. Die Auswahl der Schleifscheibe muss daher die tatsächliche Schleifaufgabe widerspiegeln und nicht nur die Schneidleistung maximieren.
Der Radverschleiß steht in direktem Zusammenhang mit der Produktionskonsistenz. Wenn sich die abrasive Arbeitsfläche ändert, können sich auch das Schleifverhalten und die effektive Scheibengeometrie ändern. Dies ist insbesondere dann relevant, wenn das Rad für die Herstellung einer definierten Glaskante oder eines definierten Glasprofils verantwortlich ist.
Die CNC-Diamantscheibe von Meijie ist auf Verschleißfestigkeit und Formbeständigkeit als wichtigste Leistungsmerkmale ausgelegt. Die angegebene Lebensdauer beträgt mehr als 20.000 Meter, während das tatsächliche Wartungsintervall von Faktoren wie Glaseigenschaften, Schleifbedingungen, Maschineneinstellungen und Scheibenspezifikation abhängt.
Eine längere Nutzungsdauer kann die Häufigkeit des Radwechsels verringern. Bei einer kontinuierlichen Produktion können weniger Austauschereignisse auch Maschinenunterbrechungen und den mit Werkzeugwechseln verbundenen Arbeitsaufwand reduzieren.
Dennoch sollte die Lebensdauer anhand tatsächlicher Produktionsdaten bewertet und nicht als fester Wert behandelt werden. Zwei Anwendungen mit derselben Scheibe können zu unterschiedlichen Ergebnissen führen, wenn ihre Schleifbedingungen erheblich unterschiedlich sind.
Die CNC-Fertigung wird häufig gewählt, da derselbe programmierte Vorgang mit einem hohen Maß an Prozesskontrolle wiederholt werden kann. Das Schleifwerkzeug muss daher während des gesamten Produktionszyklus eine einigermaßen stabile Leistung beibehalten.
Bei einer CNC-Diamantschleifscheibe geht es bei der gleichbleibenden Leistung um mehr als nur die Haltbarkeit des Schleifmittels. Scheibengeometrie, Auswuchtung, Bindungseigenschaften, Maschinenkompatibilität und Betriebsbedingungen können den Schleifprozess beeinflussen.
Eine stabile Scheibe kann dazu beitragen, einen vorhersehbaren Materialabtrag aufrechtzuerhalten und unerwünschte Änderungen der Kantengeometrie im Verlauf der Produktion zu reduzieren. Dies ist insbesondere dann relevant, wenn die gleiche Glasspezifikation in großen Mengen verarbeitet wird.
Gleichzeitig bleibt die Wartung der Maschine unerlässlich. Spindelrundlauf, Vibrationen, unsachgemäße Montage, unzureichende Kühlung oder falsche Prozessparameter können die Ergebnisse beeinträchtigen, selbst wenn die Schleifscheibe selbst korrekt spezifiziert ist.
Die Auswahl einer CNC-Diamantschleifscheibe sollte mit den tatsächlichen Bearbeitungsanforderungen beginnen und nicht nur mit dem Namen der Scheibe. Eine geeignete Spezifikation muss zum Material, zur Maschine, zum Schleifvorgang und zum gewünschten Kantenergebnis passen.
Zu den Hauptfaktoren gehören im Allgemeinen:
Diese Faktoren hängen eng zusammen. Die Änderung eines Parameters kann Auswirkungen auf die Eignung der anderen haben.
Die Glasdicke ist eine der ersten zu prüfenden Spezifikationen, da sie Einfluss auf die Schleifbelastung und die Verarbeitungsbedingungen hat. Dünnes Glas und dickeres Glas erfordern möglicherweise unterschiedliche Prozesseinstellungen, selbst wenn der allgemeine Schleifvorgang ähnlich ist.
Für die Meijie CNC-Diamantscheibe beträgt der angegebene Bearbeitungsbereich 2–18 mm. Dies bietet eine nützliche Referenz bei der Beurteilung, ob das Rad auf ein bestimmtes Glasprodukt anwendbar ist.
Allerdings sollte die Dicke allein nicht ausschlaggebend für die Auswahl sein. Darüber hinaus sind die erforderliche Kantengeometrie, der Materialabtrag, die Bearbeitungsgeschwindigkeit und die Qualitätsanforderungen zu berücksichtigen.
Ein Hersteller, der eine dünne Glasscheibe für einen Endbearbeitungsvorgang bearbeitet, stellt möglicherweise ganz andere Anforderungen an die Schleifscheibe als ein Hersteller, der bei dickerem Glas eine stärkere Kantenentfernung durchführt.
Die physikalischen Abmessungen des Rades müssen mit der CNC-Maschine und deren Montageanordnung übereinstimmen. Der Außendurchmesser bestimmt die verfügbare Arbeitsgeometrie und hängt auch von der Betriebskonfiguration der Maschine ab. Der Innendurchmesser muss mit der erforderlichen Montageschnittstelle übereinstimmen.
Die CNC-Diamantscheibe ist mit Außendurchmessern von 80–200 mm und Innendurchmessern von 12 mm oder 22 mm erhältlich. Diese Spezifikationen bieten verschiedene Konfigurationsmöglichkeiten, die richtige Wahl muss jedoch anhand der tatsächlichen Ausrüstung bestätigt werden.
Die Maschinenkompatibilität sollte auch mehr als nur physische Abmessungen umfassen. Spindeldrehzahl, verfügbare Leistung, Kühlanordnung, Scheibenspiel und die vorgesehene Schleifposition können Einfluss darauf haben, ob eine bestimmte Scheibe geeignet ist.
Ein Rad, das mechanisch passt, muss möglicherweise noch einer weiteren Bewertung unterzogen werden, bevor es als Produktionslösung verwendet werden kann.
Die Korngröße beeinflusst die Eigenschaften der abrasiven Arbeitsfläche und sollte im Verhältnis zum gewünschten Schleifergebnis berücksichtigt werden. Gröbere und feinere Schleifmittelspezifikationen können zu unterschiedlichen Gleichgewichten zwischen Materialabtrag und Endbearbeitungsleistung führen.
Die Meijie CNC-Diamantscheibe ist in den Körnungen 80#–400# erhältlich. Je nach Schleifvorgang, erforderlicher Kantenqualität und Prozessbedingungen sollte die passende Körnung ausgewählt werden.
Die Körnung sollte nicht unabhängig von der Scheibenbindung, den Maschineneinstellungen oder den Glaseigenschaften betrachtet werden. Das gleiche Korn kann sich unter unterschiedlichen Prozessbedingungen unterschiedlich verhalten, sodass die tatsächlichen Produktionsanforderungen weiterhin die Grundlage für die endgültige Auswahl bilden.
Eine CNC-Diamantschleifscheibe ist eine geeignete Option, wenn der Produktionsprozess ein kontrolliertes Schleifen von Glas auf CNC-Bearbeitungszentren oder Glaskantenmaschinen erfordert. Dies ist besonders relevant, wenn die Kantenbearbeitung an mehreren Werkstücken mit konsistenter Werkzeugbewegung und definierten Bearbeitungsanforderungen wiederholt werden muss.
Mehrere praktische Gegebenheiten können darauf hindeuten, dass dieser Radtyp eine Überlegung wert ist:
Vor der Auswahl der endgültigen Spezifikation sollte immer die beabsichtigte Anwendung bewertet werden. Beispielsweise stellt eine zum Kantenschleifen ausgewählte Scheibe möglicherweise nicht die gleichen Anforderungen wie eine Scheibe, die für ein bestimmtes Profil oder einen Endbearbeitungsvorgang verwendet wird.
Für Anwendungen, die ein spezielles Schleifwerkzeug für die CNC-Glaskantenbearbeitung erfordern, ist die CNC-Diamantscheibe für CNC-Bearbeitungszentren und Glaskantenausrüstung konzipiert. Die Spezifikation deckt Glasdicken von 2 bis 18 mm ab, wobei mehrere Scheibendimensionen und Körnungsoptionen für unterschiedliche Verarbeitungsanforderungen verfügbar sind.
Der Hauptzweck von CNC-Diamantschleifscheiben ist der kontrollierte und wiederholbare Materialabtrag bei Anwendungen wie Glaskantenschleifen, Kantenformen, Profilbearbeitung und Endbearbeitung. Ihr Wert ergibt sich aus dem Zusammenspiel zwischen Diamantschleifleistung, Scheibengeometrie, Maschinensteuerung und den Anforderungen des zu bearbeitenden Glases.
Der Auswahlprozess sollte daher beim eigentlichen Vorgang beginnen: Glasart und -stärke, erforderliche Kantengeometrie, Maschinenkonfiguration, Radabmessungen und erwartete Produktionsbedingungen. Eine Radspezifikation, die diese Anforderungen erfüllt, bietet mit größerer Wahrscheinlichkeit eine stabile Verarbeitung als eine Auswahl, die nur auf allgemeinen Leistungsansprüchen basiert.
Für Hersteller, die CNC-Geräte für die Glasbearbeitung einsetzen, besteht der praktischste Ansatz darin, die Schleifscheibe als Teil des gesamten Bearbeitungssystems zu bewerten.
